Matryca 30 pin czy 40 pin? Różnice eDP, LVDS i zgodność paneli
Spis treści
Nie. Matrycy 30 pin nie podłącza się zamiennie z matrycą 40 pin tylko dlatego, że zgadza się przekątna albo rozdzielczość. Liczba pinów opisuje złącze, ale nie mówi samodzielnie, jaki sygnał przesyła taśma, ile linii obrazu obsługuje ani czy przewód jest przeznaczony dla wersji dotykowej.
Przy wymianie ekranu trzeba rozdzielić trzy elementy: interfejs panelu, wariant taśmy LCD i fizyczne położenie złącza. Dopiero ich zgodność pozwala bezpiecznie dobrać część z kategorii matryc do laptopów.
Gdy w opisie widzę wyłącznie „40 pin”, nie traktuję tego jako specyfikacji. Najpierw ustalam, czy chodzi o LVDS, eDP dla ekranu dotykowego czy eDP z większą liczbą linii. Te trzy warianty mogą mieć tę samą liczbę pinów, ale nie są tym samym panelem.
Dlaczego liczba pinów nie wystarcza
Opis „30 pin” lub „40 pin” jest przydatny, ale dopiero na końcu procesu doboru. W laptopach spotkasz między innymi 30-pinowe eDP, 40-pinowe LVDS, 40-pinowe eDP dla paneli dotykowych i 40-pinowe eDP dla ekranów o wyższej rozdzielczości albo odświeżaniu. Samo policzenie styków nie powie, który z tych wariantów masz w klapie.
Nie działa też skrót myślowy „40 pin jest lepsze niż 30 pin”. Zwykły 40-pinowy panel HD ze starszym interfejsem LVDS może być technicznie całkiem inną konstrukcją niż nowoczesny 30-pinowy panel Full HD eDP. Liczba pinów nie jest oceną jakości ani prostym sposobem na modernizację ekranu.
Przed zakupem potrzebujesz pełnego oznaczenia starego panelu, numeru taśmy LCD, jeżeli jest czytelny, oraz zdjęcia złącza z podpiętym przewodem. Jak zdobyć oznaczenie panelu bez rozbierania laptopa, opisujemy w poradniku jak dobrać matrycę do laptopa przed zakupem.
eDP i LVDS: dwa różne sygnały
LVDS to starszy sposób przesyłania obrazu do matrycy, spotykany przede wszystkim w starszych laptopach. eDP, czyli Embedded DisplayPort, jest nowszym interfejsem używanym w większości współczesnych konstrukcji. To nie są dwie nazwy tej samej wtyczki, lecz dwa odmienne sposoby komunikacji między płytą główną a panelem.
Dlatego panel eDP nie zadziała na taśmie LVDS, a panel LVDS nie zadziała na taśmie eDP. Nawet gdy złącza wyglądają podobnie, pasują mechanicznie lub mają po 40 styków, sygnał i przypisanie pinów mogą być inne. Próba połączenia ich bez sprawdzenia nie jest metodą diagnostyczną.
eDP wykorzystuje linie transmisyjne nazywane lane. Standardowy panel Full HD często pracuje na dwóch liniach eDP, natomiast ekran o wyższej rozdzielczości, wyższym odświeżaniu albo innej konfiguracji może wymagać większej przepustowości i innej taśmy. Nie da się wyciągnąć takiego wniosku z samego zdjęcia frontu matrycy.
Co w praktyce może oznaczać 40 pin
| Wariant spotykany w laptopach | Typowe zastosowanie | Dlaczego nie jest automatycznym zamiennikiem |
|---|---|---|
| 40 pin LVDS | Starsze panele HD lub HD+. | Przesyła sygnał LVDS, a nie eDP. |
| 40 pin eDP dla dotyku | Panele z warstwą dotykową i dodatkową komunikacją. | Wymaga zgodnej taśmy i obsługi dotyku w konkretnej konfiguracji laptopa. |
| 40 pin eDP o większej przepustowości | Panele QHD, UHD lub o podwyższonym odświeżaniu. | Taśma i płyta muszą obsługiwać wymagany wariant eDP. |
| 40 pin o innym układzie mechanicznym | Wybrane konstrukcje slim, dotykowe i gamingowe. | Szerokość, pinout lub położenie złącza mogą być inne mimo tej samej liczby styków. |
Ta tabela nie służy do zgadywania rodzaju złącza po rozdzielczości. Ma pokazać, dlaczego opis aukcji ograniczony do „40 pin” jest za krótki, aby zatwierdzić zakup. Właściwy wariant potwierdza numer panelu i specyfikacja jego interfejsu.
W praktyce przy panelu 40 pin najpierw patrzę na pełne oznaczenie z etykiety, a później na oznaczenie taśmy. Dopiero wtedy porównuję kartę katalogową panelu z konfiguracją laptopa. Jeżeli sprzedawca nie podaje typu eDP lub LVDS, nie zastępuję tej informacji domysłem na podstawie liczby pinów.

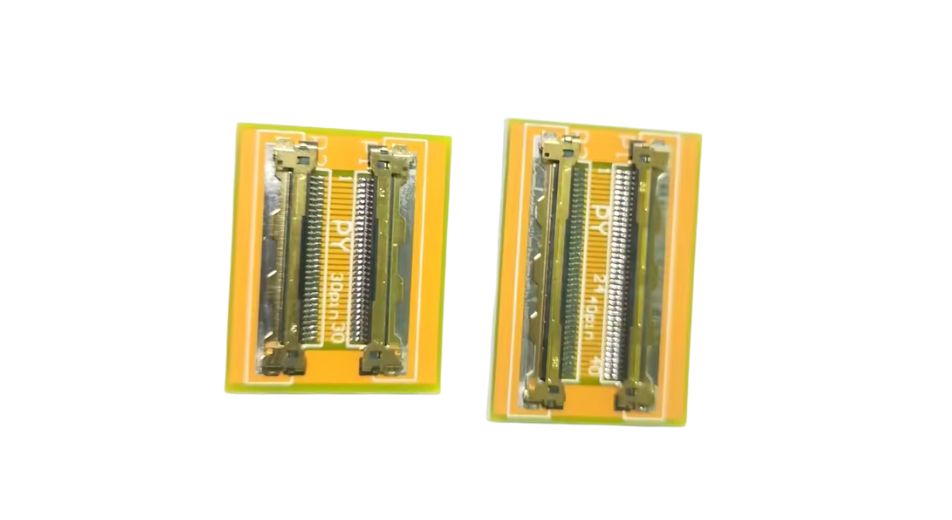

Czy 30 pin można podłączyć zamiast 40 pin
Bezpośrednio nie. Panel 30 pin i panel 40 pin wymagają złącza oraz taśmy zgodnych z konkretnym interfejsem. Prosta przejściówka mechaniczna nie zamienia LVDS w eDP, nie dodaje dodatkowych linii eDP i nie tworzy obsługi dotyku.
Istnieją niszowe adaptery między niektórymi wariantami eDP, na przykład 30 pin eDP i 40 pin eDP dla panelu dotykowego. Taki adapter może w określonej konfiguracji przenieść sam obraz, ale nie tworzy obsługi dotyku i nie jest dowodem zgodności całego zestawu. Nie dotyczy to 40-pinowego eDP dla wyższej rozdzielczości ani przejścia LVDS-eDP. W zwykłej wymianie matrycy adapter nie zastępuje zgodnego panelu i taśmy LCD.
Przy zmianie 30 pin na 40 pin nie zaczynam od szukania przejściówki. Najpierw sprawdzam, czy producent oferował dla tego samego modelu laptopa konfigurację z innym panelem, jakiego numeru taśmy używała i czy płyta obsługuje ten wariant. Bez tych trzech odpowiedzi nie uznaję modernizacji za potwierdzoną.
Jak ustalić właściwy interfejs matrycy
Numer panelu jest punktem wyjścia
Pełne oznaczenie z etykiety, na przykład N156HCE-EN1 albo B140HAN05.4, pozwala sprawdzić kartę katalogową i ustalić interfejs, rozdzielczość, położenie złącza oraz wymiary. Nie skracaj kodu przy wyszukiwaniu i nie pomijaj końcówki po myślniku lub kropce. W jednej rodzinie paneli mogą występować odmienne wersje.

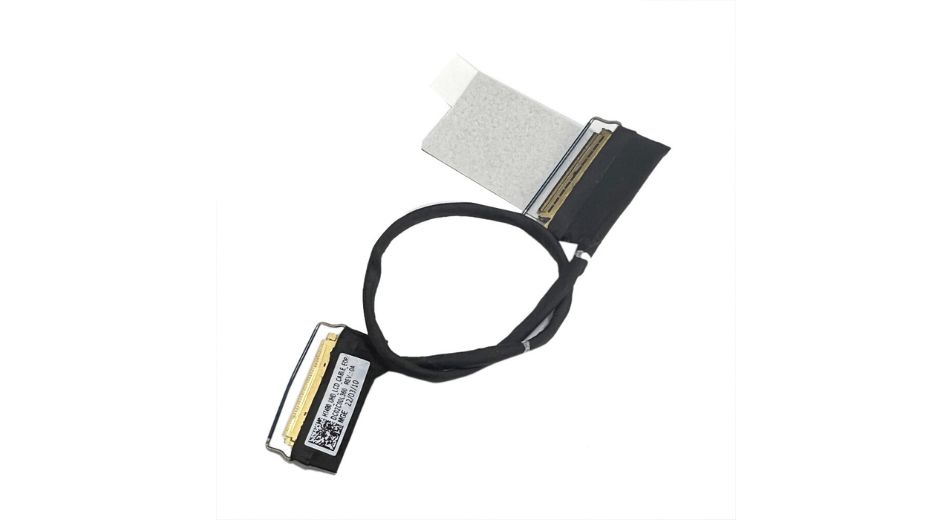

Taśma LCD potwierdza wariant laptopa
Na przewodzie LCD często znajduje się etykieta z numerem części producenta laptopa. Ten numer jest szczególnie ważny, gdy ten sam model występował z ekranem HD, Full HD, dotykowym albo o wyższej rozdzielczości. Taśma dla jednego wariantu nie musi obsłużyć drugiego, nawet jeżeli obie są prowadzone przez ten sam zawias.
Program diagnostyczny tylko zawęża wybór
HWiNFO64 lub MonitorInfoView mogą pokazać identyfikator panelu z EDID. To przydatne, gdy ekran jeszcze działa i nie chcesz od razu zdejmować ramki. Program nie pokaże jednak fizycznego położenia wtyczki, konstrukcji taśmy ani pewnego wariantu pinoutu. Jeżeli odczyt nie daje pełnej nazwy panelu, pozostaje zdjęcie etykiety i złącza.
Po potwierdzeniu danych porównaj część z dostępnymi matrycami do laptopów. W opisie zgodnego panelu powinny zgadzać się przynajmniej: pełny model lub potwierdzona zamienność, interfejs, liczba pinów, położenie złącza, przekątna, rozdzielczość i sposób montażu.
Zmiana rozdzielczości lub ekranu dotykowego
Wymiana uszkodzonej matrycy na identyczną jest prostsza niż zmiana konfiguracji. Przejście z HD na Full HD, z Full HD na QHD albo z wersji zwykłej na dotykową może wymagać nie tylko nowego panelu, lecz także innej taśmy, innego modułu kamery, mocowań albo obsługi po stronie płyty głównej.
Typowy przykład: laptop w wersji Full HD bez dotyku może mieć 30-pinową taśmę eDP, a wariant dotykowy z tej samej serii - 40-pinową taśmę eDP i inne elementy w klapie. Sam zakup panelu dotykowego nie uruchomi funkcji dotyku, gdy laptop nie ma zgodnego przewodu i konstrukcji przewidzianej dla tego wariantu.
Przed taką zmianą sprawdzam dokumentację serwisową dla dokładnego kodu laptopa oraz numery części używane przez producenta w obu konfiguracjach. Jeżeli nie ma potwierdzenia obsługi po stronie płyty i taśmy, bezpieczniej pozostać przy zgodnym panelu o tej samej konfiguracji.
Kiedy wstrzymać zakup panelu
Nie zamawiaj matrycy wyłącznie na podstawie hasła „30 pin” lub „40 pin”, gdy ekran miga przy poruszaniu klapą, obraz znika okresowo albo laptop działa na monitorze zewnętrznym, ale nie na własnym ekranie. Takie objawy mogą wynikać z uszkodzonej taśmy, złącza, zawiasu albo samego panelu.
Wstrzymuję zakup także wtedy, gdy stary ekran jest dotykowy, ma nietypową rozdzielczość, wysokie odświeżanie albo laptop był wcześniej naprawiany. W tych przypadkach jedna niezgodna cecha potrafi zdecydować o braku obrazu mimo prawidłowej przekątnej i fizycznie podobnej wtyczki.
Gdy masz pęknięty ekran, pełny numer panelu i zdjęcie złącza, możesz przejść do oferty matryc do laptopów. Przy niepewnym odczycie lepiej najpierw ustalić konfigurację niż kupować panel, który będzie pasował tylko do opisu aukcji.
Najczęstsze pytania
Nie jako bezpośredni zamiennik. Muszą zgadzać się interfejs, pinout, taśma LCD i konfiguracja płyty głównej. Istnieją specjalne adaptery dla wybranych wariantów eDP, ale nie są uniwersalnym rozwiązaniem i mogą nie przenieść funkcji dotyku. Sama przekątna, rozdzielczość albo podobny wygląd wtyczki nie potwierdzają zgodności.
Nie. 40 pin może oznaczać starszy panel LVDS, panel eDP dla ekranu dotykowego albo panel eDP o większej przepustowości. Potrzebujesz pełnego numeru modelu panelu, aby ustalić właściwy wariant.
Nie. 30-pinowe eDP często występuje w panelach Full HD, ale liczba pinów nie gwarantuje rozdzielczości ani kompatybilności. Sprawdź specyfikację konkretnego panelu i taśmy.
Czasem tak, jeżeli dany laptop występował fabrycznie w wersji Full HD, a płyta i taśma obsługują odpowiedni panel. Nie jest to jednak automatyczna zamiana samej matrycy - trzeba potwierdzić numery części i parametry obu konfiguracji.
Nie zakładaj tego. Panel dotykowy może wymagać innej taśmy eDP, dodatkowej komunikacji USB, odmiennej klapy i mocowań. Potwierdź wariant fabryczny laptopa oraz komplet części potrzebnych do tej zmiany.
Najpewniej po pełnym numerze panelu i jego specyfikacji. Pomocne jest też oznaczenie taśmy LCD. Liczba pinów i wygląd złącza są informacją pomocniczą, ale nie zastępują weryfikacji konkretnego modelu.
Przygotuj zdjęcie pełnej etykiety panelu, złącza z podpiętą taśmą oraz pełnego modelu laptopa. To pozwala porównać interfejs, położenie przewodu i sposób montażu bez zgadywania na podstawie samej przekątnej.
